一、概述

MNS系列低压成套开关设备适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)HZ,额定工作电压为380V(400V),(660V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

二、性能指标

MNS系列低压成套开关设备的设计符合下列标准:

IEC439-1低压成套开关设备和控制设备

GB7251.1-2005低压成套开关设备

JBT9661-1999低压抽出式成套开关设备

三、使用环境

1、户内安装,使用地点的海拔高度:≤2000m。(特殊要求协商定货)

2、周围环境温度不低于-5℃,不高于+40℃, 内的平均温度不高于+35℃。

3、周围空气相对湿度在高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度,(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、安装地点应通风良好,无易燃、易爆气体,无导电性尘埃存在。

5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。

6、设备安装时与垂直面的倾斜度不超过5度。

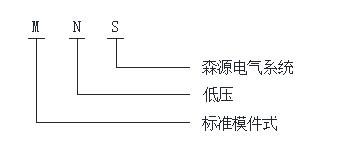

四、型号说明





五、基本参数



触头开

mm

11 ± 1

超行程

mm

4 ± 0.5

相间中心距离

mm

210 ± 0.5 250 ± 0.5 275 ± 0.5

合闸触头弹跳时间

ms

≤ 2

三相分闸不同期性

ms

≤ 2

合闸时间

ms

≤ 100

分闸时间

ms

≤ 60

平均合闸速度

m/s

0.9-1.2

平均分闸速度

m/s

0.6-0.8

各相导电回路电阻

m Ω

≤ 40

触头压力

N

3200 ± 100



六、主结构

1、主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm和9.2mm的安装孔,内部安装灵活方便。

2、主构架装配形式为两种,全组装式结构和部份(侧框和横梁)焊接式结构,供用户选择。

3、装置的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室,各室的作用相对独立。

4、水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施。

5、电缆隔室的设计使电缆上下进出均十分方便。

6、通用柜体的尺寸系列(见下表):



2200

400

600

800

1000

800

1000

800

1000

600

800

1000

600

800

1000



七、功能单元

1、抽屉层高的模数为160mm.。分为1/2单元、1单元、3/2单元、2单元、3单元、五个尺寸系列,单元回路额定电流400A及以下。

2、抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

3、每台MCC柜多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。

4、抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。

5、1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。

6、单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式ZJ-1型接件。

7、抽屉单元设有机械联锁装置。

八、电器元件的选择

1、主要电器元件的选用原则立足于引进技术,国内能成系列批量生产、又能滿足装置高性能的要求。

2、电源及馈线单元断路器主选NA1系列。也可选用其它性能更 的Schneider公司生产的M系列、ABB公司生产的F系列。NA1型断路器具有性能好、结构紧凑、重量较轻,系列性强的特点。价格相对较低,维护使用方便,各项性能指标能滿足本装置的要求。

3、抽屉单元(电动机控制单元、部份馈电单元)断路器主选NM1、CDM1、TG、TM30系列塑壳断路器,部份选用MOELLER公司生产的NZM-100A系列。这些开关均有性能好,结构紧凑、短飞弧或无飞弧、技术经济指标高的特点,能满足本装置的要求。

4、隔离开关及熔断器式隔离开关选HH15系列。该系列可靠性高、分断能力强,并可以机械联锁。

5、熔断器主选NT系列。

6、交流接触器选用CJ20系列、CJX2系列、LC1-D系列。

九、装置特点

1、提高转接件的热容量,较大幅度的降低由于转接件的温升给插件、电缆头、间隔板带来的附加温升。

2、功能单元之间、隔室之间的分隔清晰、可靠,不因某一单元的故障而影响其它单元工作,使故障局限在小范围。

3、母线平置式排列使装置的动、热稳定性好,能承受80/176KA短路电流的冲击。

4、MCC柜单柜的回路数量多到22回,充分考虑大单机容量发电,石化系统等行业自动化电动门(机)群的需要。

5、装置与外部电缆的连接在电缆隔室中完成,电缆可以上下进出。电流互感器装置于电缆隔室内,使安装维修方便。

6、同一电源配电系统,可以通过限流电抗器匹配限制短路电流,稳定母线电压在一定的数值,还可部分降低对元器件短路强度的要求。

7、抽屉单元有足够数量的二次插接件(1单元及以上为32对,1/2单元为20对),可满足计算机接口和自控回路对接点数量的要求。

十、辅助电路

1、辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定。适用于发电厂、变电站的低压厂(所)用电系统及厂矿企业、高层建筑内的低压配电系统。

2、辅助电路方案根据主电路方案分电源进线、馈线(PC)和电动机馈线(MCC)操作控制的功能单元进行设计。

十一、安装与使用

1、产品到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时通知合同有关部门做好商务记录,共同分析原因,作好签证和善后处理。

2、对于不立即安装的产品,应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所,妥善保管。

3、产品的安装应按安装示意图进行(见附图)。

4、基础槽钢和采用螺栓固定方式时的螺栓由用户自备。

5、主母线连接时,如表面因运输、保管等原因有不平整时需平整后再连接紧固。

6、装置单独或成列安装时,其垂直度以及柜面不平度和柜间缝隙的偏差应符合下表规定。




项次

项目



允差(mm)

1

垂直度



3.3

2

水平度

相邻两柜顶部

成列柜顶部

2

5

3

不平度

相邻两柜边

成列柜边

1

5

4

柜间接缝



2



7、产品安装后投运前的检查与检验

(1)检查柜面漆或其它覆盖材料(如喷塑)有否损坏,柜内是否干燥清洁。

(2)电器元件的操作机构是否灵活,不应有卡涩或操作力过大现象。

(3)主要电器的主辅触头的通断是否可靠、准确。

(4)抽屉或抽出式机构抽拉应灵活、轻便、无卡阻和碰撞现象。

(5)抽屉或抽出式结构的动、静触头的中心线应一致,触头接触应紧密。主、辅触头的插入深度应符合要求。机构联锁或电气联锁装置应动作正确,闭锁或解除均应可靠。

(6)相同尺寸的抽屉应能方便的互换,无卡阻和碰撞现象。

(7)抽屉与柜体间的接地触头应接触紧密,当抽屉推入时,抽屉的接地触头比主触头先接触,拉出时接地触头比主触头后断开。

(8)仪表的刻度整定、互感器的变比及极性应正确无误。

(9)熔断器的熔芯规格应符合工程设计的要求。

(10)保护的额定值及整定应正确,动作可靠,

(11)用1000V兆欧表测绝缘电阻值不得低于1兆欧,

(12)各母线的连接应良好,绝缘支撑件、安装及其它附件安装应牢固可靠。

8、使用注意事项

(1)装置为不靠墙安装,正面操作,双面维修的低压配电柜。柜的维修通道及柜门,必须是考核合格的人员方可进入或开启进行操作、检查和维修,

(2)空气断路器、塑壳断路器经过多次分、合,特别是经过短路分、合后,会使触头局部烧伤和产生碳类物质,使接触电阻增大,应按断路器使用说明书进行维修,

(3)经过安装和维修后,必须严格检查各隔室之间、功能单元之间的隔离状况,以 本装置良好的功能分隔性,防止出现故障扩大。

八、订货须知

用户订货时应提供以下资料:

1、产品的全型号包括主电路方案号和辅助电路方案号。

2、主电路系统组合顺序图。

3、辅助电路电气原理图。

4、柜内元器件清单。

5、电路中电压、电流、时间等整定参数。

6、与产品正常使用不符的其它特殊要表。
