KYN28A-12金属铠装抽出式开关设备

一概述KYN28A-12(GZS1)型铠装移开式交流金属封闭开关设备适用于3.6~12kV三相交流50Hz电网,作为接受和分配电……

相关内容
在线留言
详情内容
content details

一概述

KYN28A-12(GZS1)型铠装移开式交流金属封闭开关设备适用于3.6~12kV三相交流50Hz电网,作为接受和分配电能,并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。用于发电厂送电、电业系统和工矿企业变电所受电、配电,还可以用于频繁启动高压电动机等。

主开关可配ABB 公司的 VD4 型真空断路器, C3 系列固定式负荷开关,同时也可配置多种国产系列真空断路器(如 VS1 、VHI 、VK 、 ZN28 )。符合IEC298《额定电压1kV以上52kV及以下交流金属封开关设备和控制设备》、IEC694《高压开关和控制设备共用条款》、GB3906《3-35kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》,德国DIN.VDE670《额定电压1kV以上的交流开关设备》等标准的要求。并且具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔等“五防”功能。

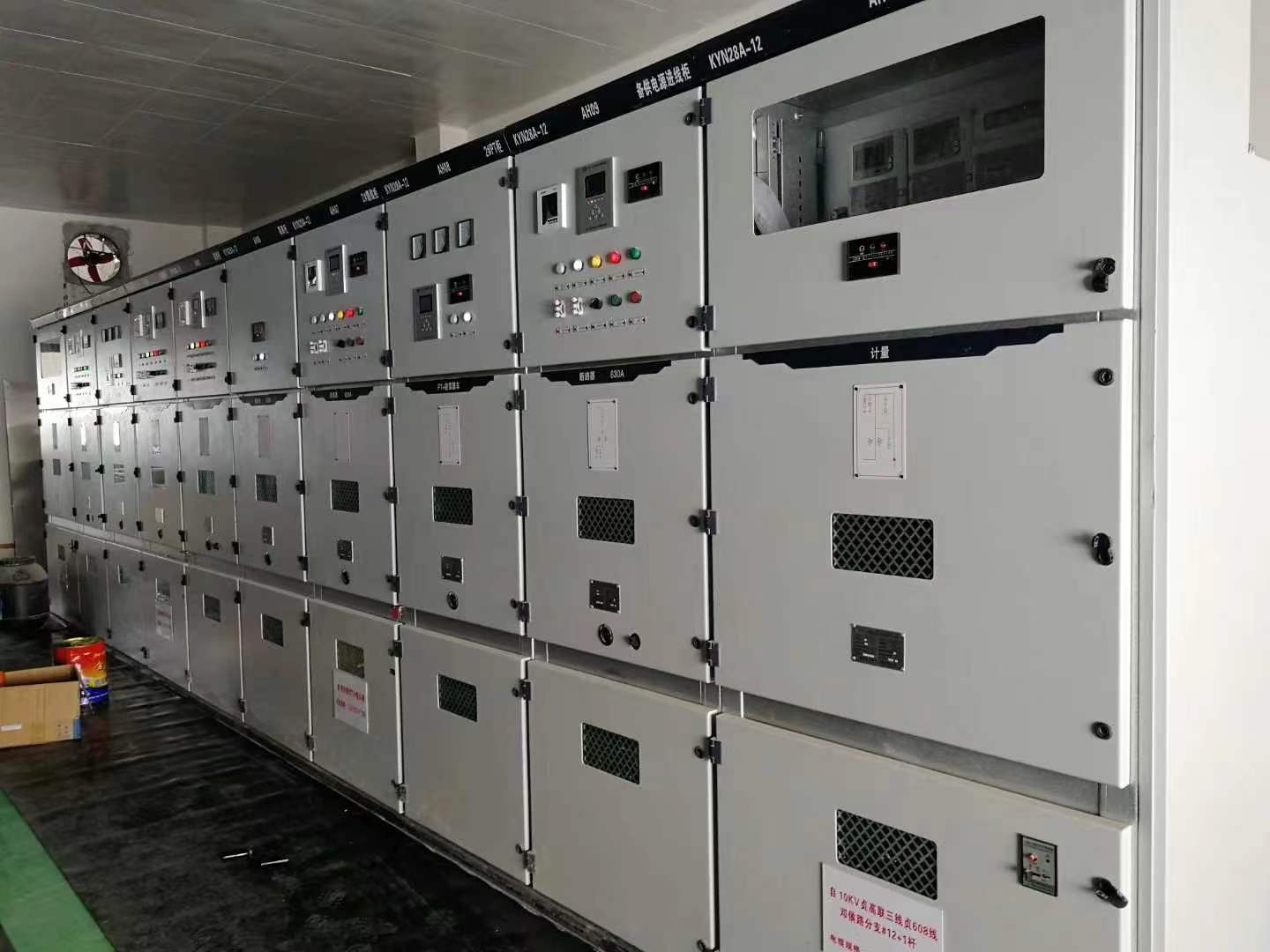

高压开关柜

二使用环境

海拔高度:不超过1000m;

环境温度:上限+40℃,下限-10℃;

相对湿度:日平均值不大于95%,月平均值不大于90%;
饱和蒸汽压:日平均值不大于2.2×10-3MPa,月平均值不大于1.8×10-3 MPa;

地震烈度:不超过8度;

安装地点:无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

当使用条件超出上述范围时,应由用户与我公司协商确定允许范围及技术措施。

三型号说明





四性能特点

1、柜体结构采用敷铝锌板经多重折弯组装而成;
2、所有的操作均在柜门关闭状态下进行,防护等级高,可防止杂物和虫害侵入;

3、简单有效的“五防”闭锁,防止误操作;
4、可配用VS1(ZN63A)或根据用户要求选用VD4型真空断路器;
5、更换断路器简单,手车互换性好;
6、柜体可靠墙安装、柜前维护、减少占地面积;
7、电缆室空间充裕、可连接多根电缆;
8、快速接地开关用于接地和回路短路;
9、断路器室、继电器室、电缆室可根据用户要求分别加装加热器,防止凝露与腐蚀发生;
10、断路器室、电缆室可根据用户要求分别加装照明装置,以方便维护及检修。

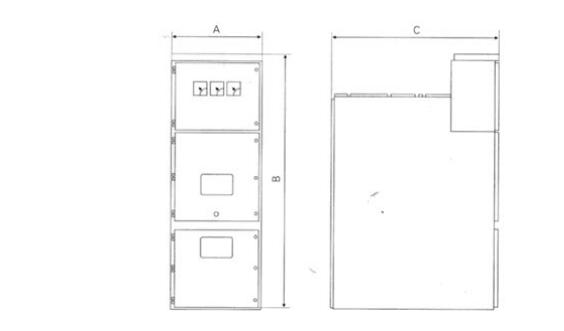

五外形尺寸






高度 B

2300mm

宽度 A

分支小母线额定电流 1250A 及以下

800mm

分支小母线额定电流 1600A 以上

1000mm

深度 C

电缆进出线

1500mm

架空进出线

1600mm

重量 (kg)



8001200


六技术参数

1、真空开关柜主要技术参数


电压(最高工作电压

kV

3.6

7.2

12

绝缘水平

1min工频耐受电压

kV

24

32

42

雷电耐受电压

kV

40

60

75

Hz

50

主母线额

A

630 1250 1600 2000 2500 3150 4000 5000

分支母线额

A

630 1250 1600 2000 2500 3150 4000 5000

4s热稳流(有效

kA

20,25,31.5,40,50

动稳流(峰

kA

50,63,80,100,125

防护



外壳IP4X, 隔离间、断路器室门打开为IP2X




2、VD4 、 VS1、VEP真空断路器技术参数




额定电压

kV

12

额定电流

A

630 1250 1600 2000 2500 3150 4000 5000

额定频率

Hz

50

额定热稳定电流( 4S )

KA

25 31.5 40 50

额定动稳定电流(峰值

kA

63 80 100

额定短路开断电流

kA

25 31.5 40 50

额定短路关合电流(峰值

kA

63 80 100 125

额定短时工频耐受电压

kV

42/1min

额定雷电冲击耐受电压 ( 峰值 )

kV

75

额定短路持续时间

S

4

额定短路电流开断次数

50(40kA 为 30)

合闸时间 ( 额定电压 )

ms

35 ≤ t ≤ 70

分闸时间 ( 额定电压 )

ms

20 ≤ t ≤ 50

额定操作顺序



-0.3s- 合分 -180s- 合分

机械寿命

20000

3、操动机构主要技术参数

额定操作电压

分闸线圈

V

DC220/110   AC220/110

合闸线圈

额定操作电流

分闸线圈

A

(DC/AC)220/110V : 0.9/1.8

合闸线圈

(DC/AC)220/110V : 1.0/2.0

储能电动机功率

W

70

储能电动机额定电压

V

DC220/110 AC220/110

储能时间

S

≤ 15

4、VD4 、 VS1、VEP真空断路器机械特性

触头开

mm

11 ± 1

超行程

mm

4 ± 0.5

相间中心距离

mm

210 ± 0.5 250 ± 0.5 275 ± 0.5

合闸触头弹跳时间

ms

≤ 2

三相分闸不同期性

ms

≤ 2

合闸时间

ms

≤ 100

分闸时间

ms

≤ 60

平均合闸速度

m/s

0.9-1.2

平均分闸速度

m/s

0.6-0.8

各相导电回路电阻

m Ω

≤ 40

触头压力

N

3200 ± 100

当断路器用于控制作3-10KV 电动机时,若起动电流小于 600A ,必须加金属氧化锌避雷器,其具体要求用户与我公司协商;当断路器用于开断电容器组时,电容器组的额定电流不应大于断路器额定电流的80 % 。

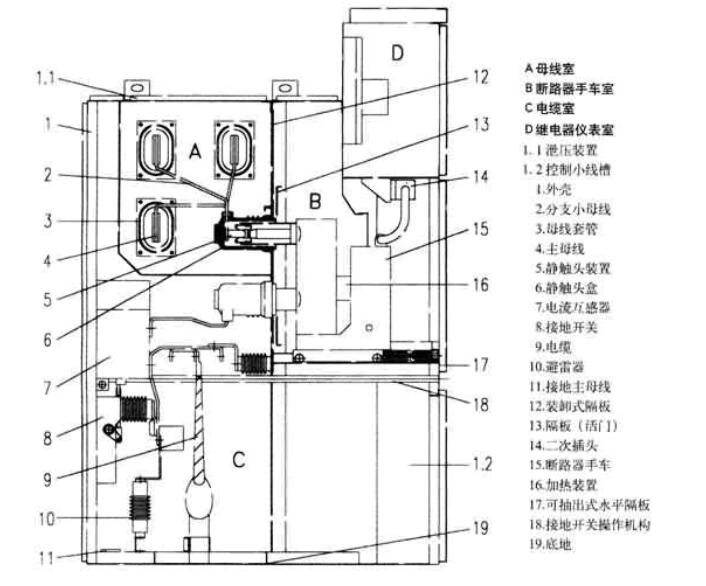

七结构说明

开关设备由固定的柜体和可抽出部分(手车)两部分组成。柜体外壳和各功能单元的隔板均采用覆铝锌钢板栓接而成。外壳防护等级达到IP4X,各隔室的防护等级为IP2X。

本开关设备一般单列布置非靠墙安装。由于安装调试和维护可在柜前正面进行,所以也可以背靠背组成双重排列或靠墙安装。

1、外壳与隔板
产品的外壳选用覆铝锌钢板,经CNC机床加工,采取多重复合折边工艺成形后用螺栓组装而成,不仅具有很强的抗腐蚀与抗氧化作用,而且具有很高的机械强度和结构尺寸的统一性,有效地保证了产品的整齐和美观。柜门采用喷塑涂覆,具有较强的抗冲击和耐腐蚀能力。开关设备被隔板分成手车室、母线室、电缆室和继电器仪表室,每一单元均独立接地。
2、手车
手车与柜体的绝缘配合及机构联锁安全、可靠、灵活,根据各自的功能作用,可分为隔离手车(GL车)、电压互感器手车(PT车)、电流互感器手车(CT车)、下层电压互感器手车(XPT车)、计量手车(JL车)、隔离电压互感器手车(GL+PT车)、熔断器手车(RDQ车)、下层避雷器手车(XBLQ车)、接地手车(JD车)及核相手车(HX车),且同类手车完全可以互换。手车在柜内的工作、试验、移出等位置具有定位装置,以保证联锁可靠。配用专用的蜗轮、蜗杆机构,摇动推进、退出,能实现工作、试验、移出等位置的互换。
3、断路器隔离室
断路器隔室内安装了特定的轨道供手车移动。断路器在试验位置与工作位置之间移动时,隔离活门自动打开或关闭,保证工作人员不触及带电体。手车可在柜门关闭的情况下被操作,通过观察窗可看到手车在柜内所处的位置,同时看到手车上的任何标志。
4、母线隔离室
主母线是单台拼接相互贯穿联接,通过分支小母线和静触头盒固定,分支小母线通过螺栓联接于静触头盒和主母线,不需要其它支撑。主母线在穿越邻柜侧板时用母线套管固定,这样联接母线间保留空气缓冲,在如果出现内部故障电弧时,能防止其贯穿熔化,套管能有效把事故限制在隔离室内而不向其它柜蔓延。

5、电缆隔离室

开关设备采用中置式,因而电缆室空间较大,电流互感器、接地开关装在隔室的后壁上,

避雷器安装于隔室内,将手车和可抽出式隔板移开后,施工人员就能从正面进入柜内安装和维护。充裕的空间可以使每相连接多根电缆。

6、继电器隔离室

继电器室内板和面板可安装控制、保护元件,计量、显示仪表、带电监测指示器等二次元件。继电器室的顶板上还留有便于施工的控制线穿越孔,接线时顶板可翻转,以便于安装。

7、联锁装置
1) 开关柜具有可靠的联锁装置,切实保障了操作人员及设备的安全;
2) 接地开关在分闸位置时,手车才能在试验位置与工作位置之间移动;
3) 只有断路器手车可靠定位在试验位置或工作位置时,方可操作;
4) 接地开关关合时,手车不能从试验位置移至工作位置;
5) 接地开关仅在手车处于试验位置时才能被操作;
6) 二次插头与手车位置的联锁:手车只有在试验位置时,二次插头才能插入或解除;手车处于工作位置时,由于机械联锁作用,二次插头被锁定,不能解除。
8、接地装置
在电缆室内,单独设有4×40 mm2的接地母排,此母排能贯穿相邻各柜,并与柜体良好接触。

襄阳拓邦电气提醒您:安装须知

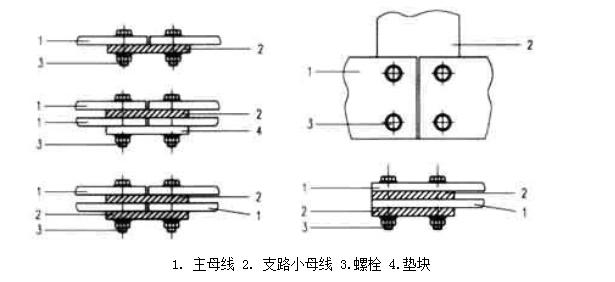

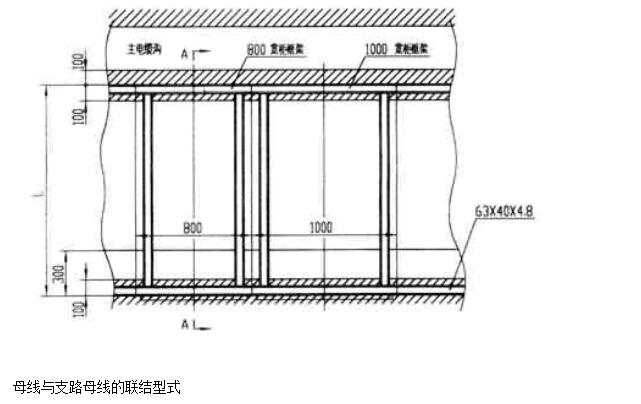

开关设备主母线采用矩形母线,且为分断形式,在安装时必须遵照一定的步聚:

1、 一个柜一个柜的进行安装,将母线段与对应的支路小母线接在一起,栓接时应插入合适

的垫块,用螺栓拧紧。

2、用清洁干燥的软布擦拭母线,检查绝缘管有否损伤,在连接部位涂上导电膏或中性凡士林。

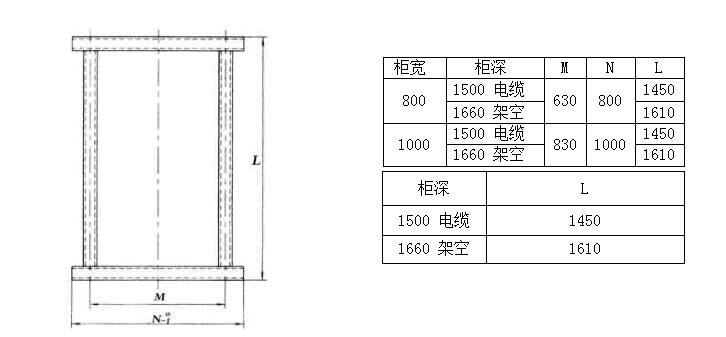

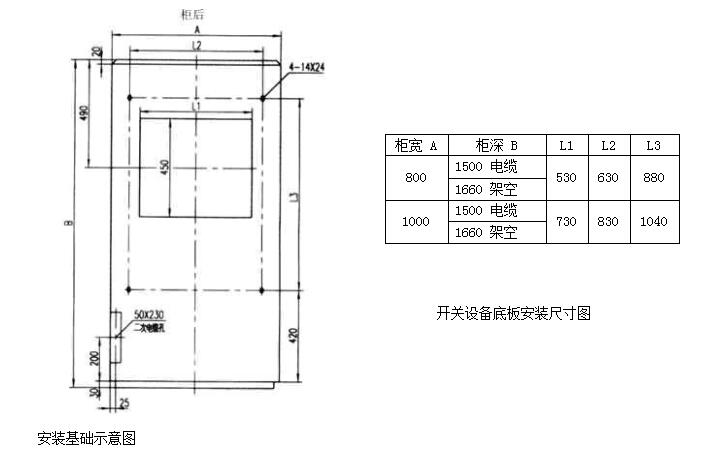

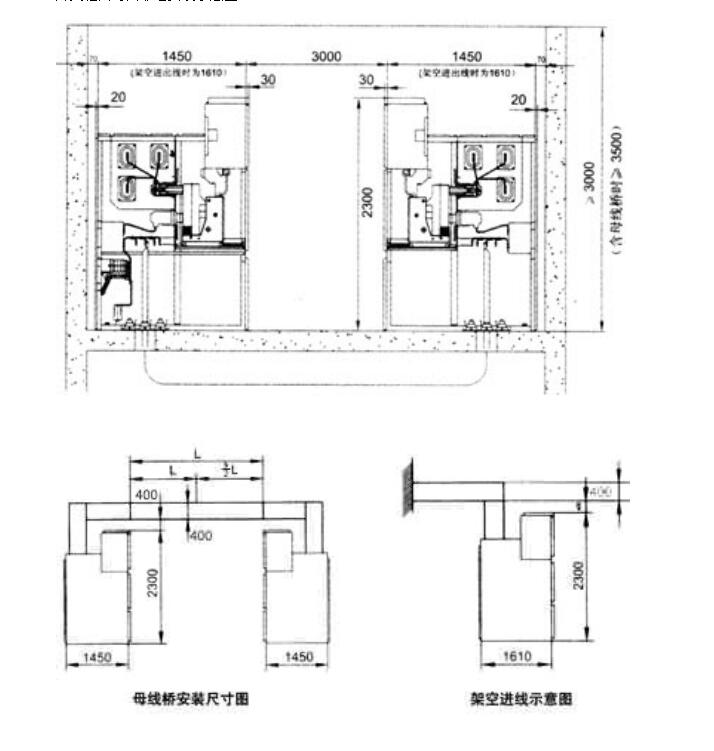

开关柜面对面靠墙安装示意图


九使用与维护

(一)开关柜在运行中,操作人员除应遵守有关规程外,还应注意以下问题:

虽然开关设备设计有 开关设备各部分操作程序正确的连锁,但是操作人员对开关设备各部分的推入和退出,仍应严格按操作规程和本技术文件的要求进行,不应随意操作,更不应在操作受阻时不加分析强行操作,否则,容易造成设备损坏,甚至引起事故。

1、无接地开关的断路器柜的操作

a.将断路器可移开部件装入柜体:断路器小车准备由柜外推入柜内前,应认真检查断路器是否完好,转运车推到柜前,把小车升到合适位置,将转运车前部定位锁板插入柜体中隔板插口并将转运车与柜体锁定之后,打开断路器小车的锁定钩,将小车平稳推入柜体内同时锁定。当确认已将小车与柜体锁定好之后,解除转运车与柜体的锁定,将转运车推开。

b.小车在柜内操作:小车在从转运装入柜体后,即处于柜内断开位置,若想将小车投入运行,首先使小车处于试验位置,应将辅助回路插头插好,若通电则仪表室面板上试验位置指示灯亮,此时可在主回路未接通的情况下对小车进行电气操作试验,若想继续进行操作,首先必须把所有柜门关好,用钥匙插入门锁孔,把门锁好,并确认断路器处于分闸状态(见d 条)。此时可将手车操作摇把插入中面板上操作孔内,顺时针转动摇把,直到摇把明显受阻并听到清脆的辅助开关切换声,同时仪表室面板上工作位置指示灯亮,然后取下摇把。此时,主回路接通,断路器处于工作位置,可通过控制回路对其进行合、分操作。

若准备将小车从工作位置退出,首先,应确认断路器已处于分闸状态(见d 条),插入手车操作摇把,逆时针转动直到摇把受阻并听到清脆辅助开关切换声,小车便回到试验位置。此时,主回路已经完全断开,金属活门开闭。

c.从柜中取出小车,若准备从柜内取出小车,首先应确定小车已处于试验位置,然后触除辅助回路插头并将插头扣锁在手车架上,此时将转运车推到柜前(与把小车装入柜内时间相同),然后将手车解锁并向外拉出。当手车完全进入转运车并确认转运车锁定,解除转运车与柜体的锁定,把转运车向后拉出适当距离后,轻轻放下停稳。如小车要用转运车运输较长距离时,在推动转动小车过程中要格外小心。以避免运输过程中发生生意外事故。

d.断路器在柜内的分,合闸状态确认,断路器的分合闸状态可由断路器的手车面板上分、合闸指示牌及仪表室面板上分合闸指示灯两面判定。若透过柜体中面板观察玻璃窗看到手车面板上绿色的分闸指示牌,则判定断路器处于闸状态,此时土国辅助回路插头接通电。则仪表室面板上合闸指示灯亮。

2、有接地开关的断路器柜的操作

将断路器手车推入柜内和从柜内退出手车程序,与无接地开关的断路柜的操作程序完全相同。仅当手车在柜内操作过程中和操作接地开关过程中要注意如下:

a.手车柜内操作:当准备将手车推入工作位置时,除了要遵守1、中b 的各项要求外,还应该确认接地开关是否处于分闸状态,否则下一步操作无法完成。

b.合、分接地开关操作 若要合接地开关,首先应确定手车已退到试验 / 断开位置,并取下推进摇把,然后按下接地开关操作孔处连锁弯板,插入接地开关操作手柄,顺时针转动 90 度,接地开关处于合闸状态,若再逆时针转动 90 度,便将接地开关分闸。

3、一般隔离柜的操作

隔离手车不具备按通和断开负荷电流的能力,因此在带负荷情况下不准许推拉手车,在进行隔离手车柜内操作时,必须 首先将与之相配合的断路器分闸(见1、中d ),同时断路器分闸后其辅助触点转换解除与配合的隔离手车上的电气联锁,只有这样才能操作隔离车,具体操作程序同操作断路器手车相同。

(二)使用联锁的注意事项

1、本产品的联锁功能是以机械联锁为主,辅之以电气联锁实现其功能的,功能上能实现开关“五防”闭锁的要求,但是操作人员不应因此而忽视操作规程的要求,只有规程制度与技术手段相结合才能有效发挥联锁装置的保障作用,防止误操作事故的发生。

2、本产品的联锁功能的投入与解除,大部分是在正常操作过程中同时实现的,不要增加额外的操作步骤,如发现操作受阻(如操作阻力增大)应首先检查是否有误操作的可能,而不应该强行操作以至损坏设备,甚至导致误操作事故的发生。

3、有此联锁因特殊需要准许紧急解锁(如柜体下面板和接地开关的联锁)。紧急解锁的使用必须慎重,不宜经常使用,使用时也采取必要的防护措施,一经处理完毕应立即恢复联锁原状。

(三)开关柜的检修应按有关规程要求进行,建议用户特别注意以下几点:

1、按真空断路器的安装使用说明书的要求,检查断路器的情况,并进行必要的调整。

2、检查手车推进机构及其联锁的情况,应及时处理。

3、检查主回路触头的情况,擦除动静触头上陈旧油脂,察看弹簧力有无明显变化,有无因温度过高引起镀层异常氧化现象,如有以上情况,应及时处理。

4、检查辅助回路触头有无异常情况,并进行必要的休整。

5、检查接地回路各部分的情况,如接地触头,主接地线及过门接地线等, 其导电连续性。

6、检查各部分紧固件,如有松动,应及时紧固。

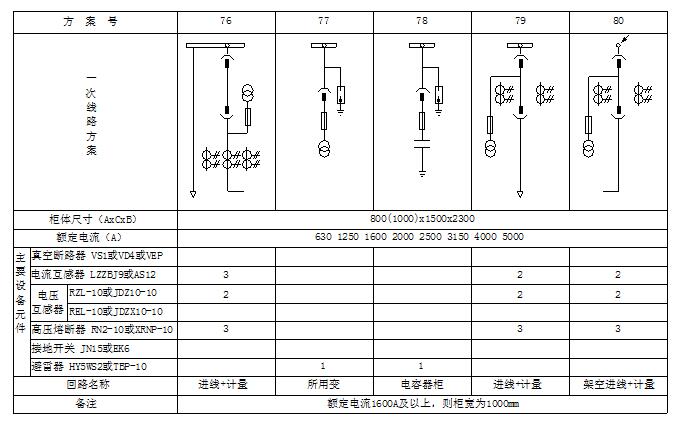

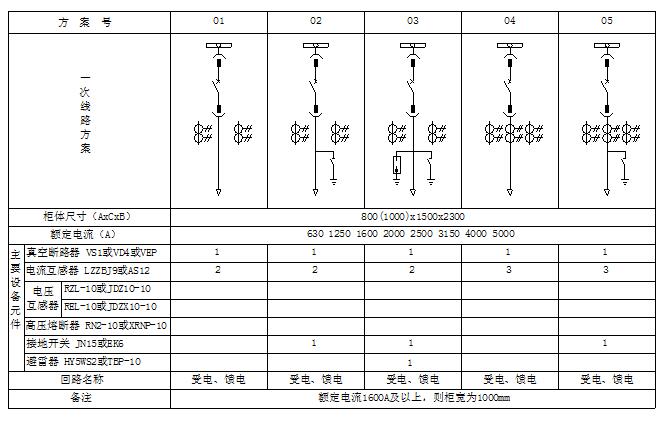

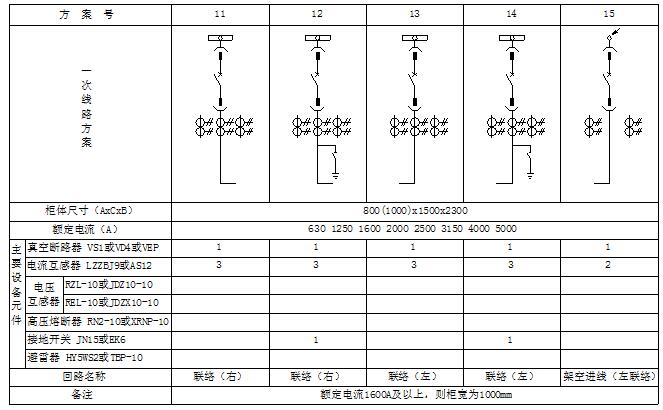

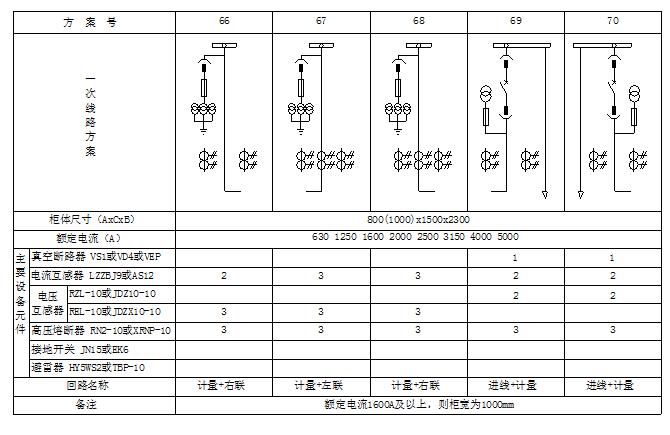

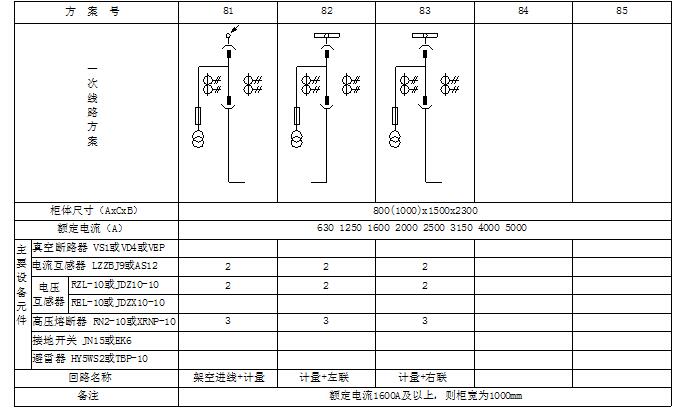

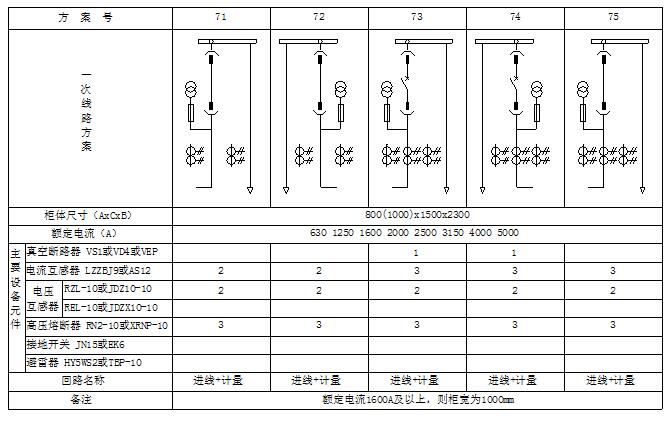

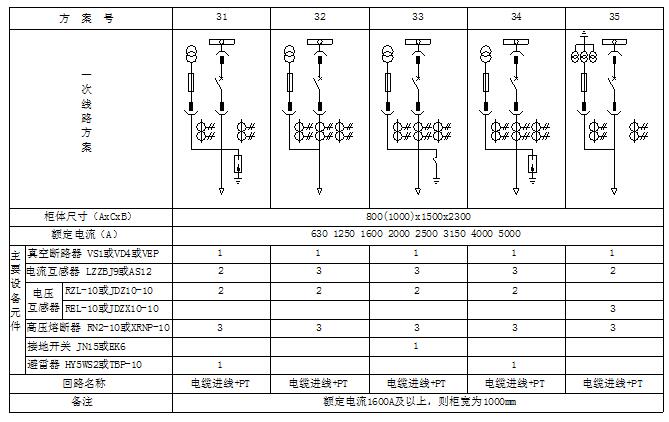

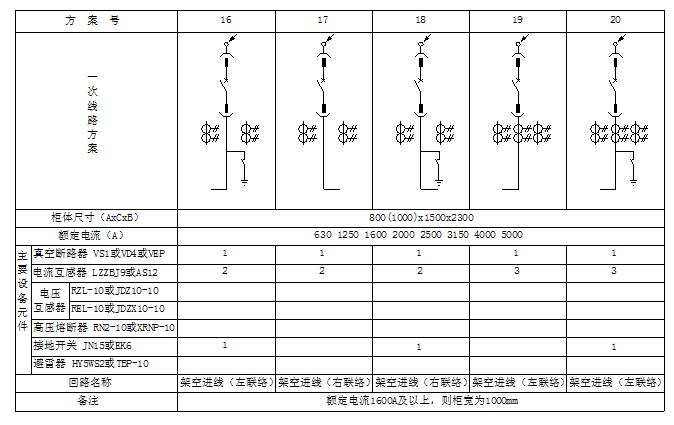

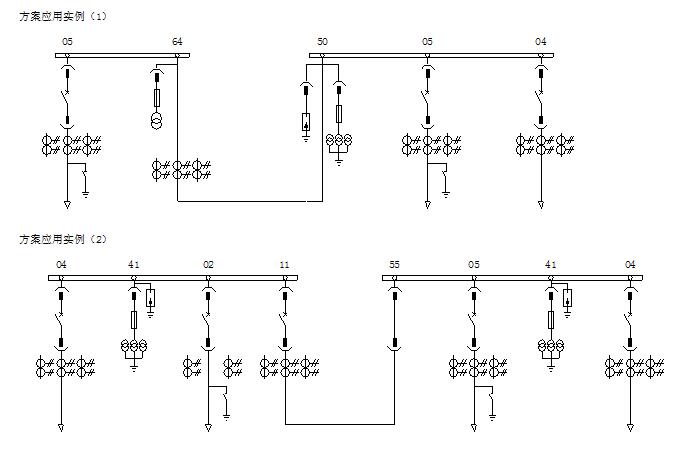

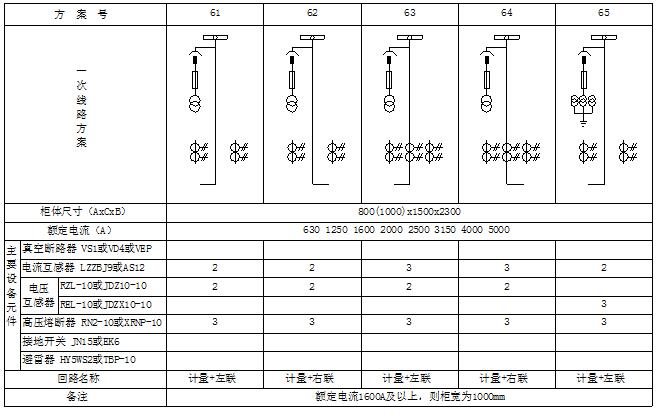

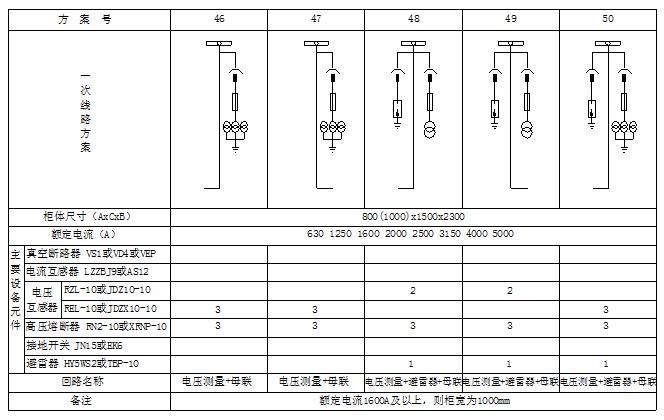

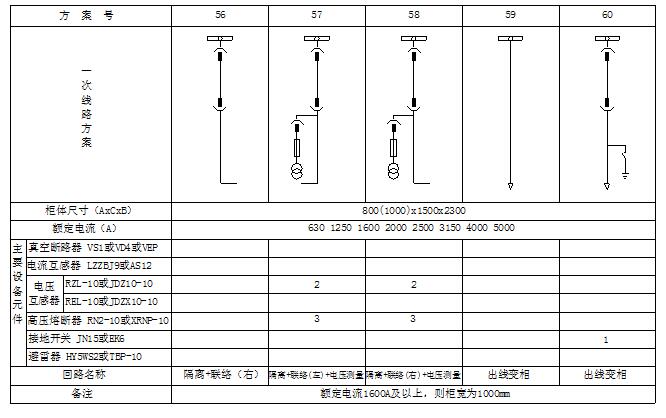

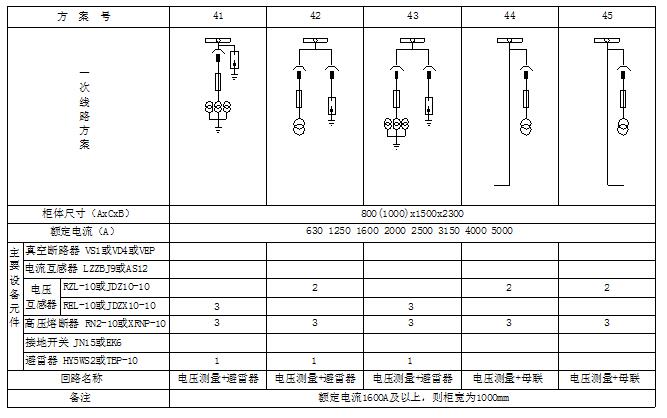

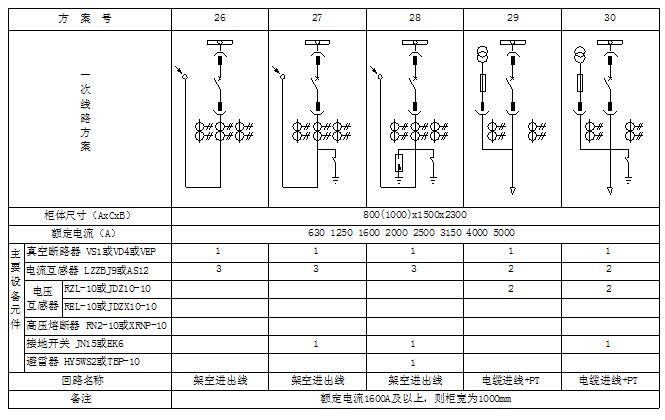

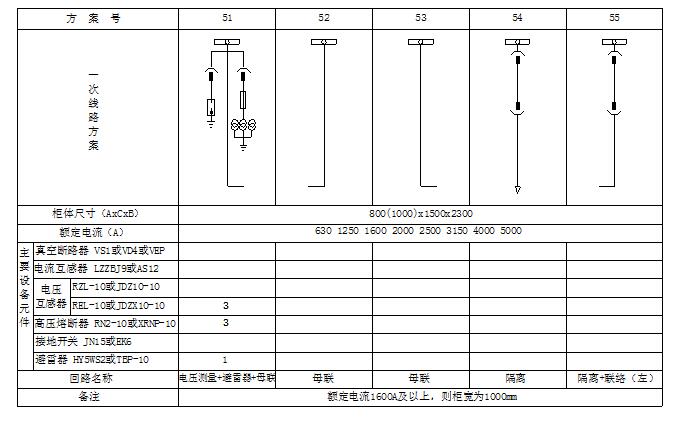

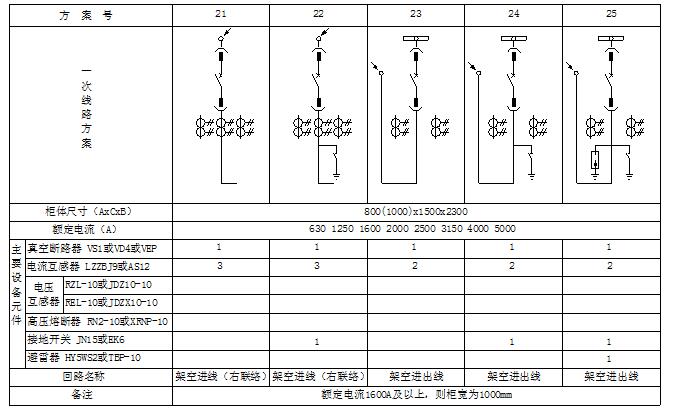

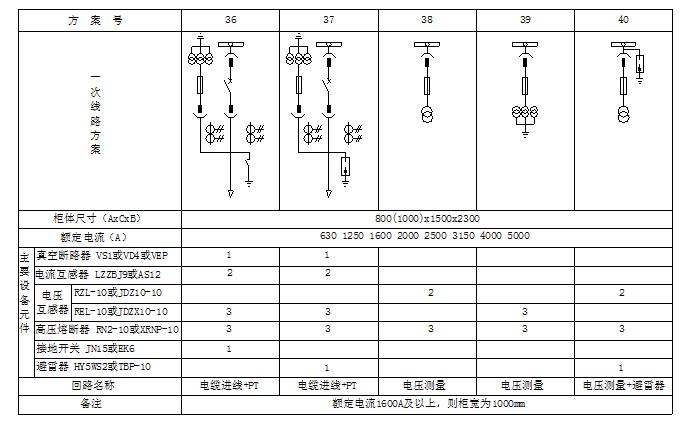

十次方案(见附图)





十一 订货要求

1、主接线方案图编号、用途和单线系统图、额定电压、额定电流,额定短路开断电流、配电室平面布置图及开关柜的排列配置图等;

2、开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求以及其他闭锁和自动装置的要求及原理图;

3、开关柜内主要电气元件的型号,规格及数量;

4、如开关柜之间或进线柜需要的母线桥连接,应提供母线桥的额定流量,母线桥的跨度,距地高度等具体要求数据;

5、开关柜使用的在特殊环境条件时,应在订货时详细说明;

6、其它特殊要求
