常说的高压软起动柜中的“一拖一”,“一拖二”实操中,一般要注意的问题。

所属分类:行业资讯    发布时间: 2022-03-25    作者:襄阳拓邦电气工程有限公司
    高压软起动是种新型智能电动机起动装置,适用于鼠笼式异步、同步电动机。它是集起动、显示、保护、数据采集于一体的电机终端控制设备。用户使用较少的元件,就可实现较复杂的控制功能。

    高压软起动通过控制晶闸管的导通角对输入电压进行控制,实现改变电动机定子端电压值的大小,即控制电动机的起动转矩和起动电流的大小,从而实现电动机的软起动控制。

    高压软起动可按照设定的起动参数平滑加速,从而减少对电网,电机及设备的电气和机械冲击。当电机达到额定转速后,旁路接触器自动接通。高压软起动起动完毕后继续监控电动机,并提供各种故障保护。
    那么我们经常说的高压软起动柜中的"一拖一","一拖二"是什么意思,拓邦电气今天和大家一起学习下。
    高压的电气原理基本上和低压的原理差不多。

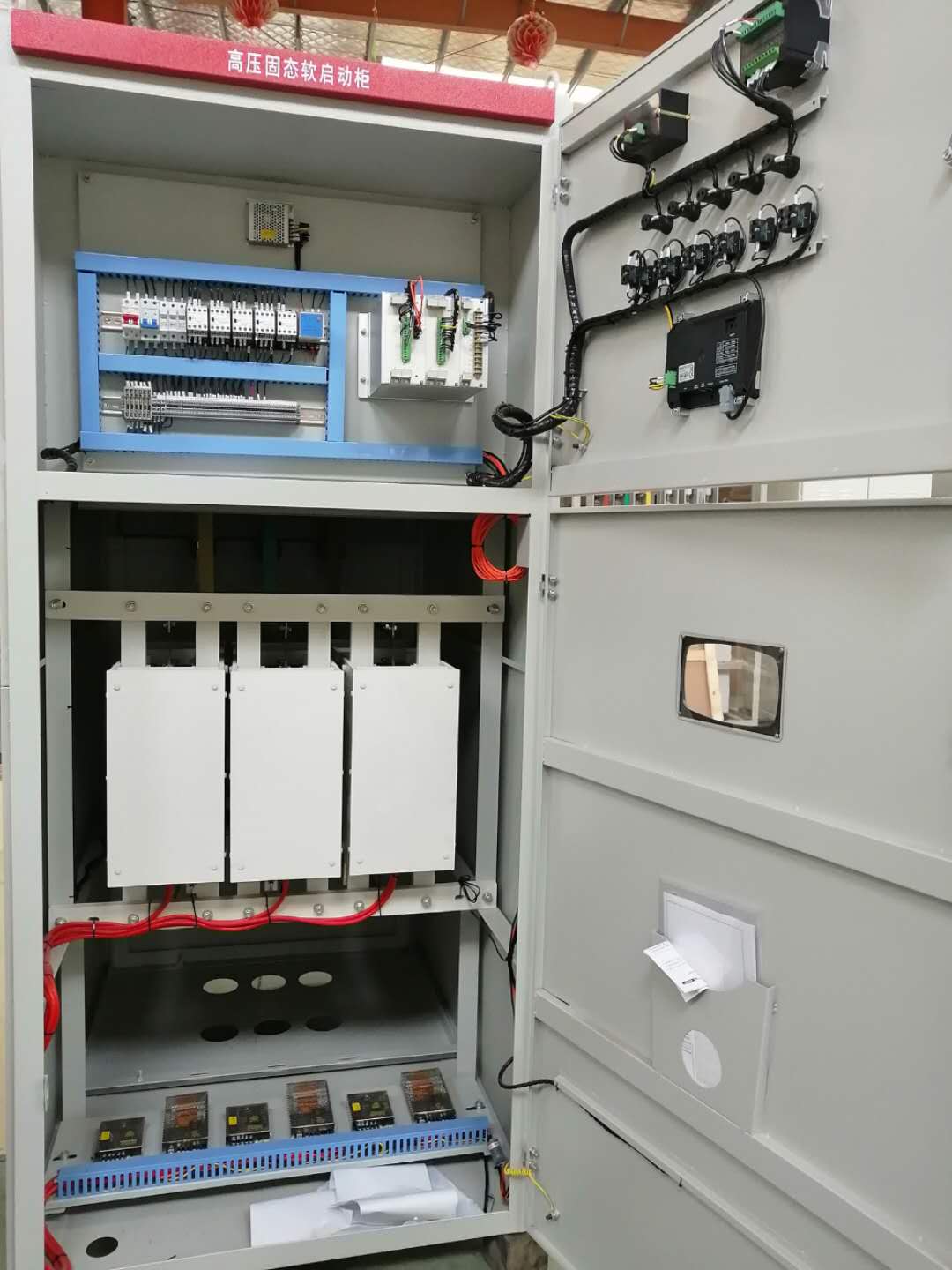

    高压软启动柜一般配带电机的方式是一拖一,就是一台固态软启动柜带一台高压电机的意思。当有两台相同功率的高压电机时,为了节约投资,也可采用一拖二的方式,就是一台固态软启动柜带两台高压电机的意思。
    在实际操作过程中,使用高压固态软启动柜时一般要注意以下几个问题:
    1.控制电源的问题
    通常在签订技术协议时,由于未对控制电源为交流还是直流以及控制电源是否需要双电源做明确的的要求,到达现场的设备均为单电源380V交流操作,380V交流电源一般取低压配电柜。当变压器的高压配电柜以及低压配电柜出现问题时,高压固态软启动柜的控制回路失电,无法进行触发控制,柜体就不能进行工作。如果控制电源为直流220V电源,相对来说,高压固态软启动柜的控制回路失电的情况就大大减少。首先,直流220V电源有直流屏供电,直流电源系统包括全密封铅酸维护电池和带有微机自动控制的高频开关充电模块以及微机型智能监控单元,而且直流屏的供电为两路380V交流电压并取自不同电源点,相对交流电源来说更加安全可靠。所以建议柜体的控制电源明确为直流电源。
    2.控制方式的问题
    高压固态软启动柜一拖二控制方式,容易造成两台电机不能同时启动,两者启动时间间隔为15分钟,这样就迫使柜体必须增加一个选择开关,一档为1#电机,另一档为2#,如果签订技术协议时,采购方没有明确选择开关的安装位置,则一般情况供货方将再次安装在启动柜面板上,那么将会造成实际操作过程的繁琐,操作人员首先要到安装软启动柜的地方把选择开关打到想启动的电机档位上,再到现场进行电机的启动,相隔15分钟后,要启动另一台电机,又要到软起室把开关打到另一档,方可到现场启动另一台电机,然而软启动室通常都是关闭情况,所以我们建议选择开关安装在现场,以便操作。
    3.柜体的二次控制部分的问题
    高压固态软启动一拖一方式控制时,转换开关也应安装在现场操作柱上,很多人认为只要在现场操作柱上安装上启动停按钮,转换开关还有启停指示灯就可以了,而忽视了紧急停车这个问题,实际上高压固态软启动本身带有软停车的功能,通过软停按钮,电机平滑的停车,对电机的冲击会影响很小。但是如果人员正好在机旁,而电机发生故障,保护还未动作时,电机必须要马上停车。此时为了保护设备的安全,只有采取紧急停车,那么我们可以从软启动本体上把紧急停车按钮引至现场,并使软启动和高压开关柜联锁,当发生故障时,按下紧急停车按钮,使开关柜和软启动柜同时断电,确保电机第一时间内停止运。
