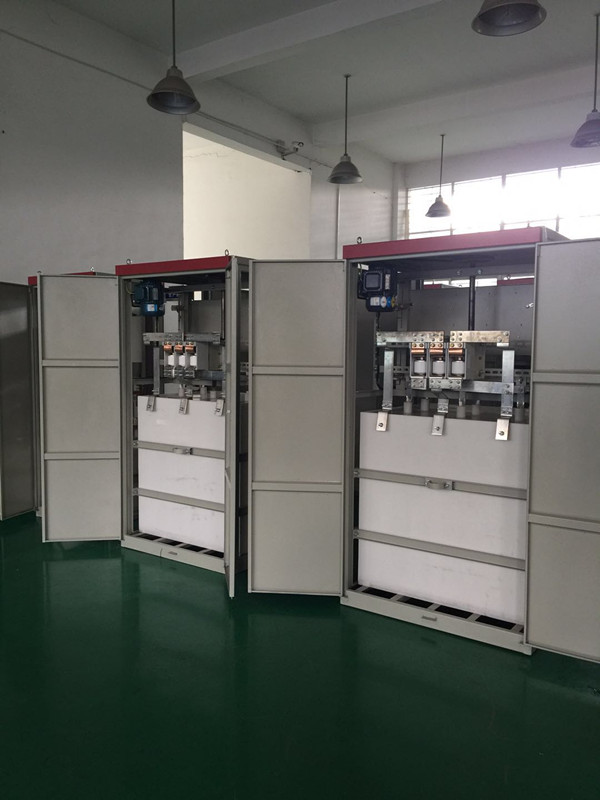

TYQ1绕线电机液阻启动柜

一、概述TYQ1系列液体电阻起动器是为了进一步改善大、中型绕线电动机的起动性能而研制成功的新一代起动装置。……

相关内容
在线留言
详情内容
content details


一、概述

TYQ1系列液体电阻起动器是为了进一步改善大、中型绕线电动机的起动性能而研制成功的新一代起动装置。它是通过在大、中型电动机的转子回路中串入一组液体电阻,且此液体电阻是在电动机起动时自动投入并在预定的时间内自动、无级、连续切除,从而使电动机在理想的起动电流条件下平稳起动。电动机均匀升速,这对保护电动机、用电设备、电网及节电等方面有效果。加上系统起动、停止、故障保护、联络、报警、显示等方面进行精心设计,从而使液体电阻起动器与其它老式起动器相比较,具有自动化程度高、起动电流小(一般小于额定电流的1.3倍),电网电压低亦能顺利起动,降低了变压器的容量,是目前球磨机、提升机、破碎机、压缩机、风机、水泵等设备。


二、工作原理

TYQ1系列液体电阻启动器是采用特种介质的水溶液作为电阻,在特别设计的液体电阻箱中引入极板作电极串入电机转子回路中,当电动机起动时,由一小功率伺服电机带动极板移动来改变极板的相对位置,使(串入转子回路的)液体电阻由大到小作无级变化,从而使电机低电流平滑起动。

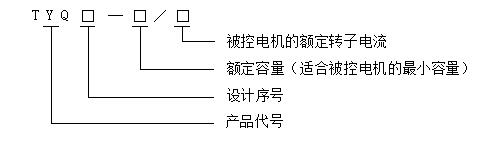

三、型号说明

四、性能特点

1、起动性能远于频敏变阻器、油浸变阻器、铸铁电阻等起动器。

2、起动电流小于电机额定电流的1.3倍。

3、可连续起动5~10次。

4、平滑起动,对设备无机械应力冲击,可延长机械设备及电机的寿命。

5、可低电压起动,电网电压低于额定电压10%时,可顺利起动。

6、结构简单、可靠,全部操作自动化,安装、维护方便。

7、具有起动超时,失压,超行程,超温,液位低等多重保护功能。

8、适用性广,可适合任何负载状况下绕线电机的软起动。

五、使用环境

1、空气温度范围:-35℃~+50℃。

2、地海拔高度: ≤4000m。

3、大气相对温度不超过:85%。

4、周围介质应无爆炸危险、无足以腐蚀金属和破坏绝缘的气体和尘埃。

5、安装地应无显著冲击振动。

六、襄阳拓邦电气的技术参数

1、起动电流:Iq≤1.3Ie(Ie为电机额定电流)

2、起动时间:10~60S,预整定,现场可调。

3、续起动次数:5~10次。

4、电液正常工作温度:0℃~70℃。

七、外形结构及安装尺寸

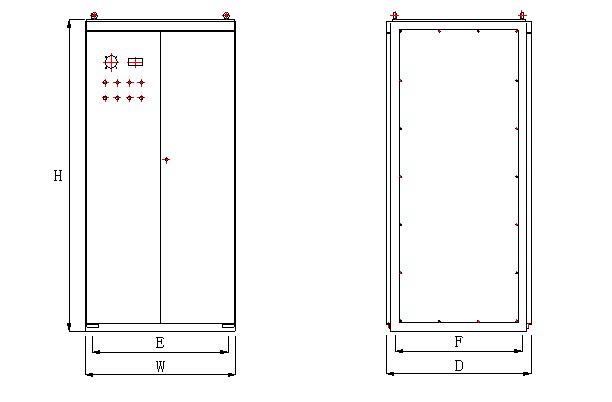

1、外型尺寸

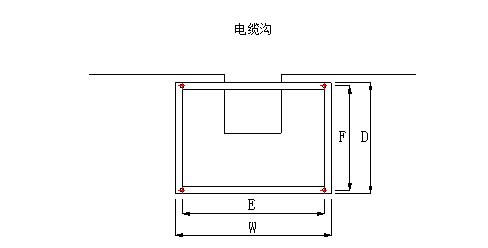

2、安装基础

3、规格尺寸

尺寸(mm)

 号

外型尺寸

安装尺寸

(W)

(D)

(H)

(E)

(F)

TYQ10.6

700

700

1800

650

500

TYQ11

800

800

2000

750

600

TYQ12

900

800

2000

750

710

TYQ13

1000

900

2000

950

810

TYQ14

1200

1100

2200

1050

1010

TYQ16

1300

1100

2200

1150

1010

TYQ18

1400

1100

2200

1250

1010

TYQ110

1500

1260

2200

1350

1170

八、系列规格与电动机功率匹配



   号

适用电机功率(KW)

起动时间(S)

起动温升(℃/)

 明

TYQ1-0.6

380-630

10-20

5

可配:开关柜,进相器

TYQ1-1

630-1250

15-25

8

可配:开关柜,进相器

TYQ1-2

1250-2500

15-30

10

可配:开关柜,进相器

TYQ1-3

2500-4000

20-35

10

可配:开关柜,进相器

TYQ1-4

4000-6000

20-45

15

可配:开关柜,进相器

TYQ1-6

6000-8000

30-50

15

可配:开关柜,进相器

TYQ1-8

8000-9000

30-50

20

可配:开关柜,进相器

TYQ1-10

9000-10000

30-50

20

可配:开关柜,进相器

低压开关柜可做一体化或分体式结构

定货须知

1、提供电机的型号、功率、定子额定电压、定子额定电流、转子开路电压、转子额定电流。

2、如已有控制回路可单台提供起动柜。

3、欢迎特殊要求,请在合同中注明。

4、我公司承接特殊用途电动机的起动控制。
