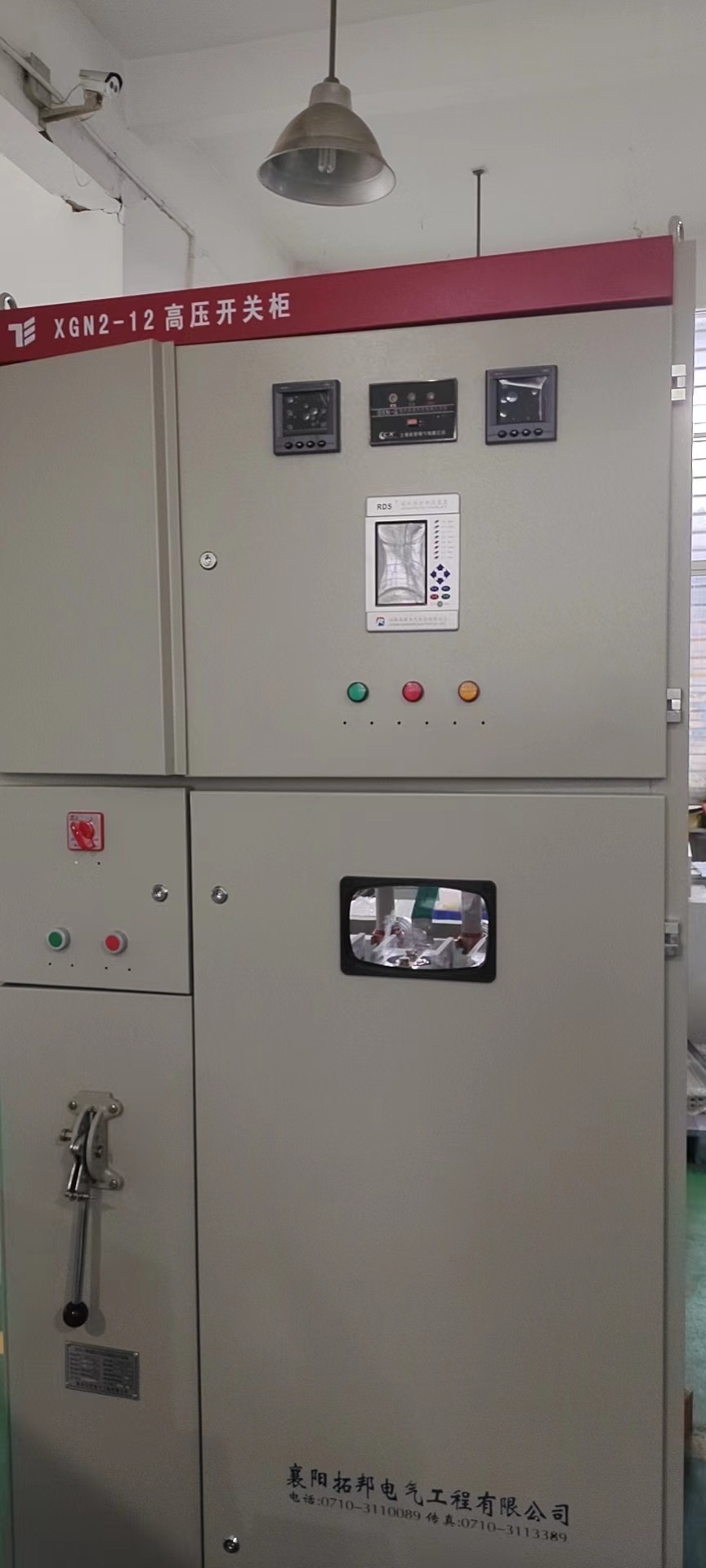

XGN2-10箱型固定式交流金属封闭开关设备

一概述XGN2-12箱型固定式交流金属封闭开关设备是用于6KV、10KV三相交流50Hz系统中,作为接受和分配电能之用的……

相关内容
在线留言
详情内容
content details

一概述

XGN2-12箱型固定式交流金属封闭开关设备是用于6KV、10KV三相交流50Hz系统中,作为接受和分配电能之用的户内成套配电设备,具有对电路控制、保护、监测等功能。其母线系统为单母线及单母线带旁路母线,并可派生出双母线结构。

XGN2-12箱型固定式交流金属封闭开关设备主开关采用ZN28型系列真空断路器或者SN10系列少油断路器。断路器配用CD17系列电磁操动机构或者CT19系列弹簧操动机构,也可配用CD10系列电磁操动机构或者CT8系列弹簧操动机构。隔离开关采用GN30旋转式隔离开关系列产品或者GN19户内高压隔离开关系列产品。

XGN2-12箱型固定式交流金属封闭开关设备符合 标准3906-1991《3-35交流金属封闭开关设备》、IEC298技术标准的要求,具有性能可靠、功能齐全、结构简单、操作方便等优点,是各工矿企业配电的理想选择。

二型号说明



高压开关柜



三使用环境

1、环境温度:﹢40℃~﹣25℃(户内)

2、海拔高度:≤1000M

3、相对湿度:日平均值≤95℅;月平均值≤90℅

4、饱和蒸气压力:日平均值≤2.2KPa;月平均值≤2.15KPa

5、地震强度不超过8度

6、没有火灾、爆炸危险、严重污秽、化学腐蚀、剧烈震动的场所。

7、在不能满足上述条件时,产品可以采取抗湿热、防腐蚀等技术手段来适应特殊的环境。

四结构简介

1、结构

XGN2-12箱型固定式交流金属封闭开关设备为金属封闭式箱型结构,柜体骨架由角钢焊接

而成,柜内用钢板分隔成母线室、断路器室、继电器室、电缆室,并可通过门面上的观察窗和照明灯观察柜内各主要元件的运行情况。

为提高开关柜的技术性能,各主要元件进行了重新设计。根据柜体布置,开关柜上部前方为继电器室,可安装各类继电器,继电器室门板可装设指示仪表、信号继电器;开关柜上部中间为压力释放通道;开关柜上部后面为母线室;开关柜中部为断路器室;开关柜下部为电缆室。

2、防误装置(XGN2-12改型柜不具备“五防”的某些功能)

“五防”功能即:防止误分、误合断路器;防止带负荷误分、误合隔离开关;防止带电关合接地开关;防止接地开关闭合时接通电源;防止误入带电间隔。

本开关柜采用了强制性机械闭锁方式,闭锁装置由支座、圆盘、面板、锁板、手柄、联杆等主要部件构成,具有性能可靠、功能齐全、结构简单、操作方便的特点,从而简便、有效地达到“五防”。

五技术参数

1.额定电压(KV)               12

2.额定电流(A)                630、1000、1250、1600、2000、2500、3150

3.额定短路开断电流(KA)       20、25、31.5、40

4.额定短路开断电流开断次数     30次

5.额定短路持续时间             4S

6.额定短时耐受电流(KA)       20、25、31.5、40

7.额定短路关合 电流(KA)      50、63、80、100

8.额定峰值耐受电流(KA)       50、63、80、100

9.机械寿命                    10000次

10.触头开距(mm)              11 ±1

11.触头接触行程(mm)          4 ±1

12.平均合闸速度(m/s)         0.6± 0.2

13.平均合闸速度(m/s)         1.1± 0.2

14.三相分合闸同期性(ms)      ≤2

15.触头合闸弹跳时间(ms)      ≤2

16.外型尺寸  高×宽×深(mm)  2650×1100×1200

六保护整定

1、过流继电器整定的计算



高低压开关柜



2、过流继电器动作时限的整定

动作时限按阶梯原则整定。

t1<t2<t3

t2=t1+△t

t3=t2+△t

对于定时限过电流保护,取时限阶段△t=0.5s

对于反时限过电流保护,取时限阶段△t=0.7s

另外,时限阶段△t,对于电磁型时间继电器,可取0.5s;对于晶体管或数字式时间继电

器,可取0.3s。

3、速断继电器整定的计算



高低压开关柜那家好



4、速断继电器动作时限的整定

带时限电流速断保护装置动作时限,应较相邻元件的电流速断保护大一个时限阶段,一般大0.5S(定时限)和0.7S(反时限)。

5、电压继电器的整定

低电压继电器动作电压整定为:(0.6~0.7)Ue(Ue为额定电压)动作时限为:0.5S。

七使用维护

1、安装前清理各器件表面的灰尘,用工频耐压法对断口间、极间、极对地间:

6KV施加工频32KV/1min进行检查

10KV施加工频42KV/1min进行检查

应无闪烙、放电现象。

2、隔离开关必须在线路与电源切断时,即不带电的情况下,方能进行检修。

3、开关柜的使用条件应不超过使用环境和技术参数范围。

4、使用过程中,每年定期对一次回路主要器件进行耐压试验。

八订货须知

1、一次回路的方案系统图、柜体排列图;

2、柜内电气元件的型号规格;

3、母线的材质、规格;

4、开关柜在特殊环境条件下使用时应在订货时提出。
