高压开关柜结构及工作原理

所属分类：行业资讯发布时间： 2022-06-13 作者：襄阳拓邦电气工程有限公司

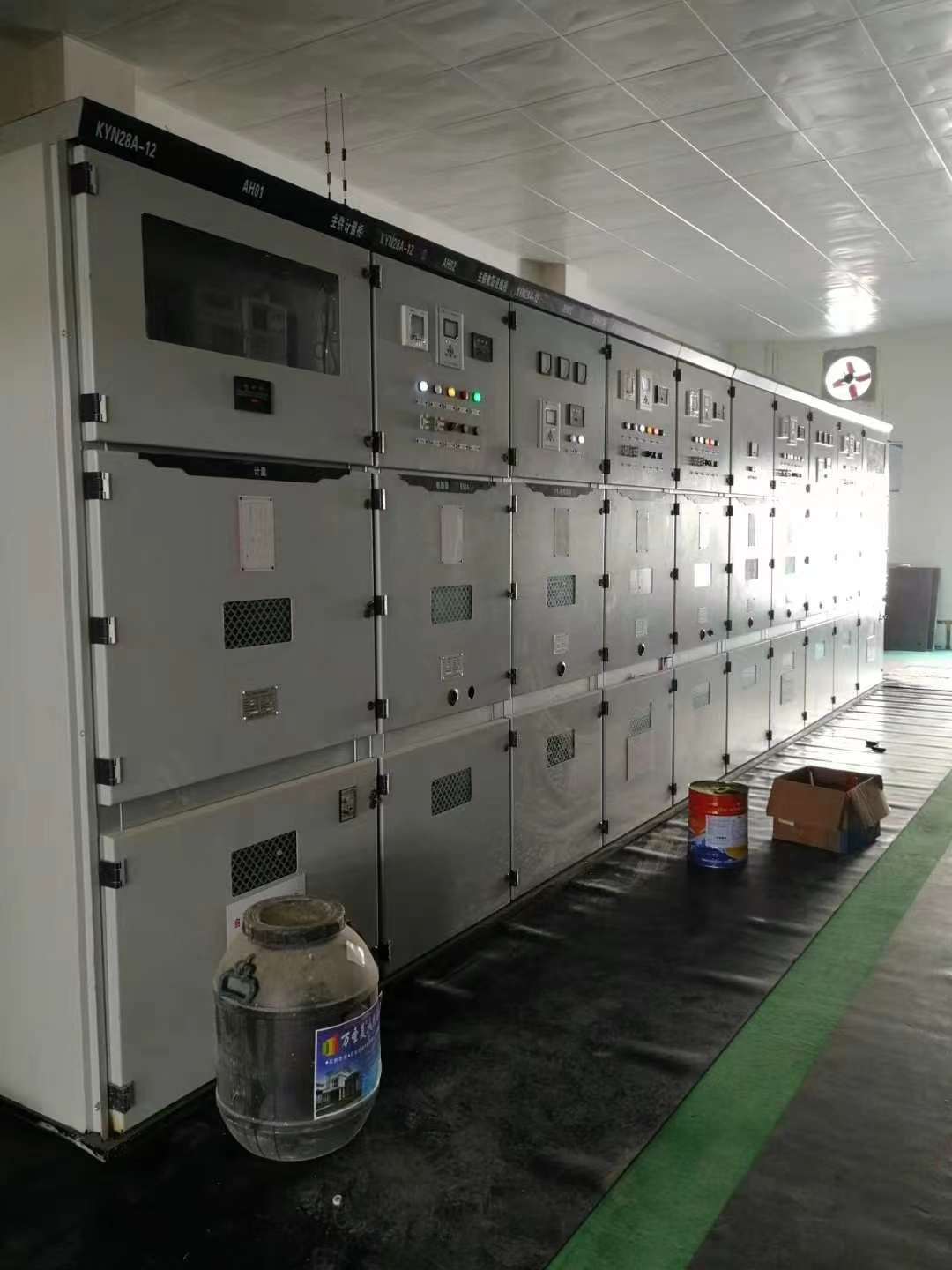

开关柜的柜体为组装式结构，开关柜不靠墙安装。柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。柜体外壳防护等级IP42,各小室间防护等级IP2X.
手车：手车由开关柜的主元件和推进用底盘车组成。手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁。
手车室

隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。静触头盒的隔板（活门）安装在手车室后侧。手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。

主母线室：
主母线室贯穿联接相邻两柜，用装在柜侧壁隔板上的母线套管支撑固定。全部母线用热缩绝缘套管封闭。主母线和联络母线采用矩形截面的铜排，分支母线直接联接于静触头盒和主母线之间。如果出现内部故障电弧，柜侧壁的隔板和母线套管能有效防止事故向邻柜蔓延。
电缆室
本开关柜具有较大的电缆室空间。电流互感器、接地开关、避雷器等电气元件布置在电缆室内。
继电器仪表室
继电器仪表室内安装继电保护元件、仪表、带电监测指示器及各种二次设备。仪表室的后下部留有通信电缆孔可方便通过柜与柜间的通信电缆。
二、联锁：
高压开关柜的"机械联锁"是确保设备和人身安全、防止误操作的重要措施。《3~5kV交流金属封闭开关设备》（GB3906-91）中对此作了明确规定，此国家标准把"联锁"描述为"金属封闭式开关设备应具有：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器、负荷开关、接触器（允许提示性）；防止接地开关处在闭合位置时关合断路器、负荷开关等开关；防止在带电时误合接地开关；防止误入带电隔室等功能",上述五项防止电气误操作的内容，简称"五防"."五防"装置一般可分为机械、电气和综合三类。
