水阻柜的内部结构

所属分类：行业资讯发布时间： 2022-03-23 作者：襄阳拓邦电气工程有限公司

水阻，顾名思义，即水电阻（又被称为液阻柜）。此技术最早发源于日本，在1985年上半年被引进到中国，在当今大容量电机上得到广泛的应用，现阶段比较适合中国的国情。由于电动机直接起动时，起动电流会达到电机额定电流的7~8倍，一般上一级变压器的容量都承受不了，特别是大功率的电机，必须加装起动设备，否则会造成变压器局部下跳闸。

早先的起动设备，主要有：电阻器起动和频敏起动等。电阻器起动通过切换电阻的数量，改变串入电机的电阻，由于切换电阻属于有级调速，所以切换瞬间冲击较大。频敏起动据说是谐波成分比较大。
随着技术的逐步进步，后期发展的水阻起动，由于属于无级调节，所以起动过程较平滑，切换无冲击电流等等优点。
若以温度改变阻值，其柜内部主要包括：
1、旁路柜：主要是起动完毕后，将水阻柜短接。
按一次原理的不同，和短接接触器的数量，有的在短接后将水阻完全拖开的，有的在短接后，水阻仍然带电。
根据客户需要，选择真空断路器或者真空接触器。真空断路器需要分、合闸操作，而真空接触器又分为电保持和机械保持式，电保持不需另增加分闸操作，掉电即分闸，而机械保持式需要分闸操作。

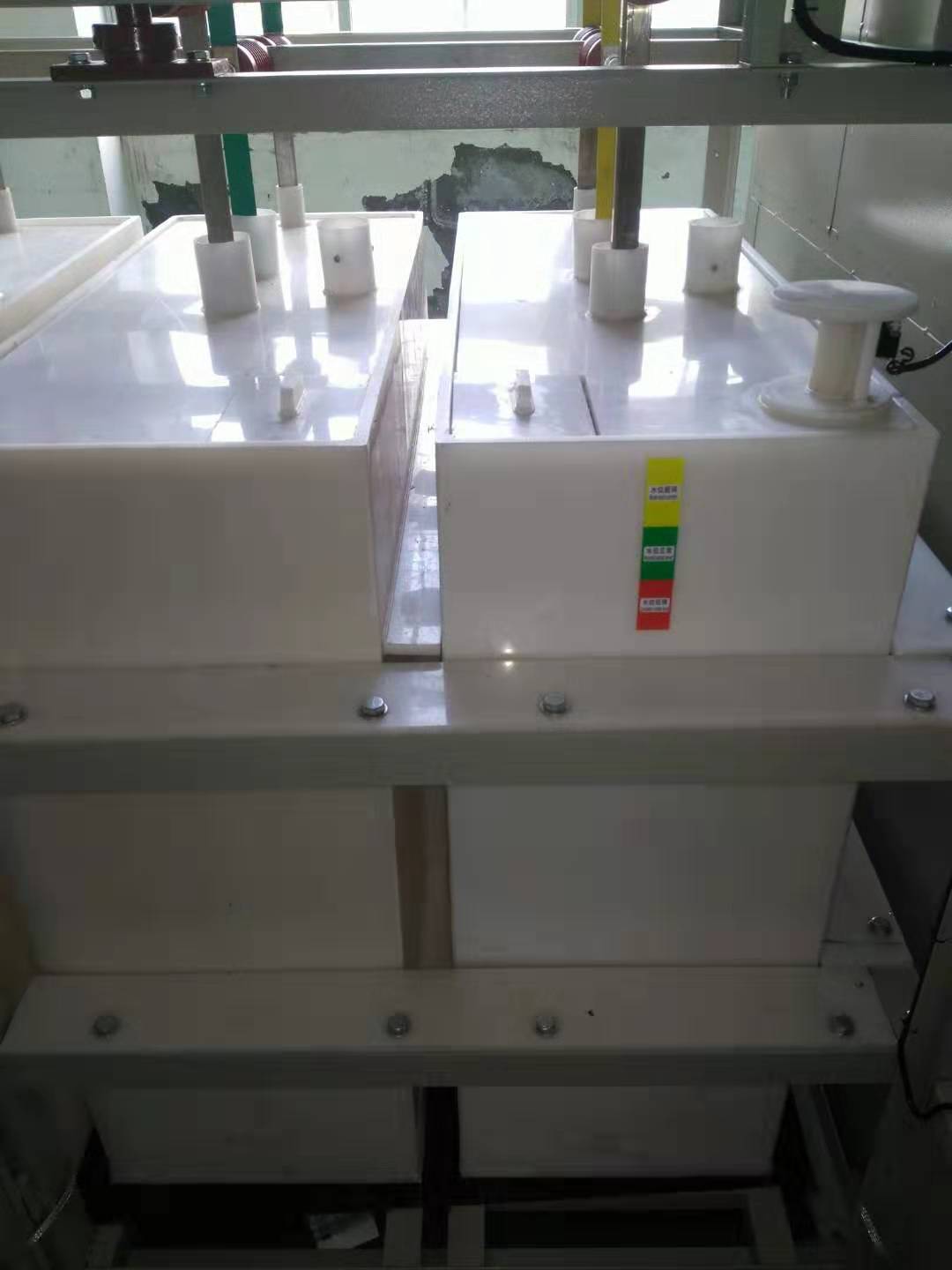

2、水阻柜主体：主要包括3个独立的水箱，水箱底部有一固定的铜极板，水箱上部有一固定的铜极板，分别引出进出一次线。
主要根据电机大小，计算需要的散热液体体积，则柜体体积有大有小。例如电机在10MW,则水阻柜主体可能达到10米*2米*4米。
若以极板升降改变阻值，其柜内部主要包括：水箱（三相分开），一套极板，极板升降电机和相应的轴承，及短接接触器（短接的接触器也应客户需要）PLC等。
